Standard - end none 60/40xL

∅ D ∅ AL ∅ S K Z E L L1 C
70 60 40 200 360 3/8" 50 30 23
70 60 40 250 410
70 60 40 300 460
70 60 40 350 510
70 60 40 400 560
70 60 40 450 610
70 60 40 500 660
70 60 40 550 710
70 60 40 600 760
70 60 40 700 860
70 60 40 800 960
70 60 40 1000 1160

MATERIAL:
Honned tube: St52.3 DIN 2393 ISOH9-Piston rod: C45 SAE 1045 CHROME 25 MICRON
Head bush:EN-GJL 250 (G25-UNI 5007/EN 1561) - *Aluminium UNI 2011-11S
Piston: Steel-9SMn28-UNI C40 - *Aluminium UNI 2011-11S

ON REQUEST:
Honned tube: Stainless steel AISI 316 - Piston rod: NIKROM 500- Head bush:Stainless steel AISI 316 - *Aluminium UNI 2011-11S - Piston: Steel-9SMn28-UNI C40 - *Aluminium UNI 2011-11S

HYDRAULIC SEALS:
Custom seal production on request. More about seal profiles please visit page
"seal profiles" .
★Viton seals on request

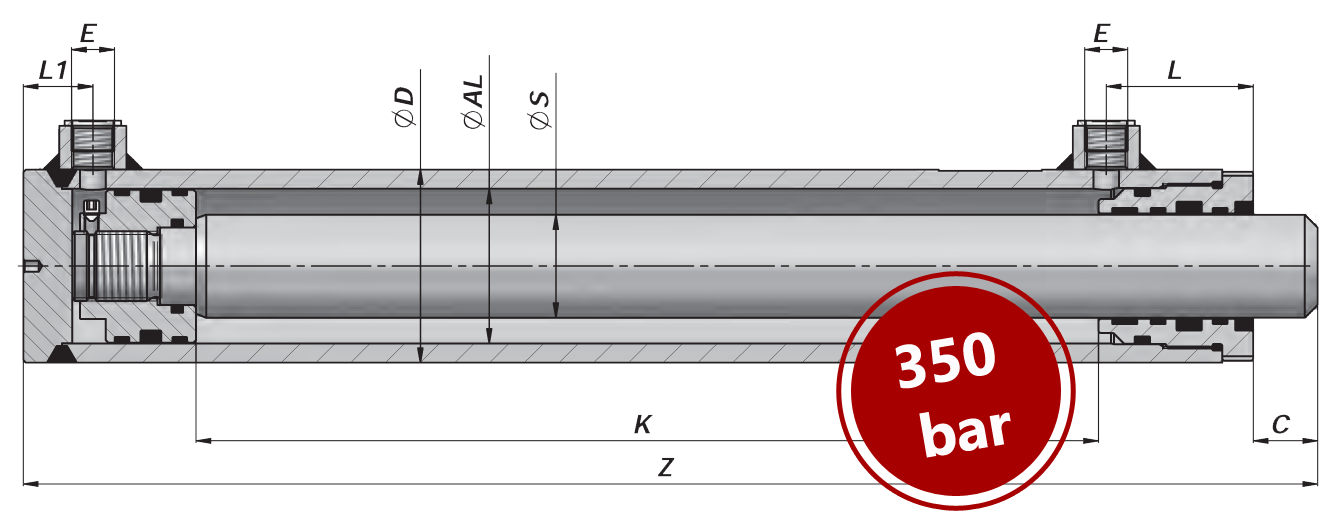

Hydraulic cylinders up to 350 bar MAX.
∅ D ∅ AL ∅ S K Z E L L1 C
75 60 40 200 350 3/8" 57 30 23
75 60 40 400 550
75 60 40 600 750
75 60 40 800 950
75 60 40 1000 1150

MATERIAL:
Honned tube: Steel St 52.3 DIN 2391 ISO H8-Piston rod: 20MnV6 CHROME 25 MICRON
Head bush:UNI C 40 - Piston: UNI C40

ON REQUEST:
Piston rod: 42CrM04 RECLAIMED and INDUCTION-HARDENED - CHROME 25 MICRON

HYDRAULIC SEALS:
Custom seal production on request. More about seal profiles please visit page
"seal profiles" .
