• Rotacijska brtvila - DR 203

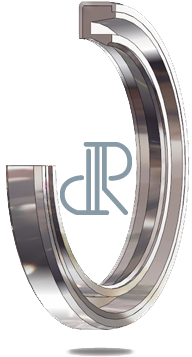

Rotacijske klizne brtve rade dvostrano. One su učinjene od potpornog elastičnog elementa (O-brtva ili ploščata brtva) i kliznog - brtvnog elementa s malim koeficijentom trenja (profilirani prsten učinjen od PTFE – teflona).

Semering DR203 dolazi u izvedbi od poliuretana, gume ili vitona sa metalnim prstenom za uprešenje u aksijalno otvoreni ugradbeni prostor.
Primjena ovakvih profila se koristi u većim promjerima te na mjestima većih brzina rotiranja osovine.
Osnovna i jedina brtveća usna pruža malo trenje što produžuje vijek trajanja brtve no ograničena je na manji tlak od 0.5 bar.



hidraulična rotacijska brtva dr203
  • Primarna upotreba
  • Krajnja granica upotrebe
  • Nije za upotrebu
min. Temp. max. Temp. max. Speed max. Pressure Material / Back up ring
-20 °C +115 °C 5 m/s max. 0.5 bar HPU 94° POM/Al/Fe
-20 °C +115 °C 5 m/s max. 0.5 bar HPU 55° D POM/Al/Fe
-50 °C +115 °C 6 m/s max. 0.5 bar SL-PU 94° POM/Al/Fe
-50 °C +115 °C 5 m/s max. 0.5 bar LT-PU 94° POM/Al/Fe
min. Temp. max. Temp. max. Speed max. Pressure Material / Back up ring
-30 °C +110 °C 10 m/s max. 0.5 bar NBR 85° POM/Al/Fe
-20 °C +150 °C 10 m/s max. 0.5 bar H-NBR 85° POM/Al/Fe
-20 °C +220 °C 10 m/s max. 0.5 bar FPM 82° POM/Al/Fe
-45 °C +130 °C 10 m/s max. 0.5 bar EPDM 85° POM/Al/Fe
-60 °C +200 °C 5 m/s max. 0.5 bar MVQ 85° POM/Al/Fe
shema utora hidraulične brtve

*Materijali

  • SL-PU
  • NBR
  • H-NBR
  • FPM

*Dimenzije

  •     L1
  • ∅ d1
  • ∅ D1

*Količina

  • /
