• Rotacijska brtvila - DR 115

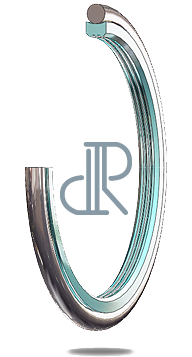

Rotacijske klizne brtve rade dvostrano. One su učinjene od potpornog elastičnog elementa (O-brtva ili ploščata brtva) i kliznog - brtvnog elementa s malim koeficijentom trenja (profilirani prsten učinjen od PTFE – teflona).

Dvosmjerna rotacijska brtva DR115 namijenjena za brtvljenje unutarnjih promjera osovine, šipki, okretnih centara i drugih primjena s rotirajućim ili oscilirajućim pomakom.
Rotacijska brtva DR115 ima jedan ili dva strojna žljebova u donjem-unutrašenjm prstenu lica koja funkcionira za poboljšanje brtvljenja na površini.
O-prsten služi za prednapon donjeg prstena a također osigurava statično brtvljenje kućišta.

Izrađena je od ekskluzivnih materijala DMH - PU1TEC visokih performansi te pružaju izvanrednu otpornost na habanje i podržavaju veliki raspon temperature i različitih medija.

hidraulična rotacijska brtva dr115
  • Primarna upotreba
  • Krajnja granica upotrebe
  • Nije za upotrebu
min. Temp. max. Temp. max. Speed max. Pressure Material
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE pure NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE 1 glass NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE 2 bronze NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE carbon NBR°70/FPM°75
min. Temp. max. Temp. max. Speed max. Pressure Material
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE turq. NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE glass NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE graphite NBR°70/FPM°75
-200 °C +260 °C 0.4 m/s max. 300 bar PTFE ekonol NBR°70/FPM°75
-20 °C +130 °C 0.4 m/s max. 300 bar SL-PU NBR°70/FPM°75
shema utora hidraulične brtve

*Materijali

  • HPU/NBR
  • PTFE/NBR
  • PTFE/HPU70

*Dimenzije

  •     L1
  • ∅ d1
  • ∅ D1

*Količina

  • /
