• Klipna brtvila - DK 104

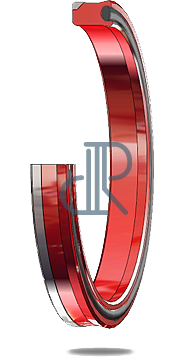

klipna hidraulična brtva dk104.

Brtveni profil DK104 od poliuretana za standardne primjene.
Standardni je profil koji dolazi sa trokutastim potpornim prstenom za uske ugradbene prostore i veće radne tlakove.
Dobri rezulatati brtvljenja pri malim i većim tlakovima.



hidraulična brtva klipa DK104
  • Primarna upotreba
  • Krajnja granica upotrebe
  • Nije za upotrebu
min. Temp. max. Temp. max. Speed max. Pressure Material/ O-ring
-20 °C +115 °C 0,4 m/s max. 400 bar HPU 94° NBR70°/FPM75°
-20 °C +115 °C 0,4 m/s max. 400 bar HPU 55° D NBR70°/FPM75°
-50 °C +115 °C 0,5 m/s max. 400 bar SL-PU 94° NBR70°/FPM75°
-50 °C +115 °C 0,4 m/s max. 400 bar LT-PU 94° NBR70°/FPM75°
min. Temp. max. Temp. max. Speed max. Pressure Material/ Back up ring
-30 °C +110 °C 0,5 m/s max. 200 bar NBR 85° POM/PTFE/PA
-20 °C +150 °C 0,5 m/s max. 200 bar H-NBR 85° POM/PTFE/PA
-20 °C +220 °C 0,5 m/s max. 200 bar FPM 82° POM/PTFE/PA°
-45 °C +130 °C 0,5 m/s max. 200 bar EPDM 85° POM/PTFE/PA
-60 °C +200 °C 0,3 m/s max. 200 bar MVQ 85° POM/PTFE/PA
shema utora hidraulične brtve

*Materijali

  • HPU/POM
  • NBR/POM
  • H-NBR/POM
  • EPDM/POM
  • FPM/POM

*Dimenzije

  •     L1
  • ∅ d1
  • ∅ D1

*Količina

  • /
